Photometric Data – SuperArc – Illuminating Your Stage

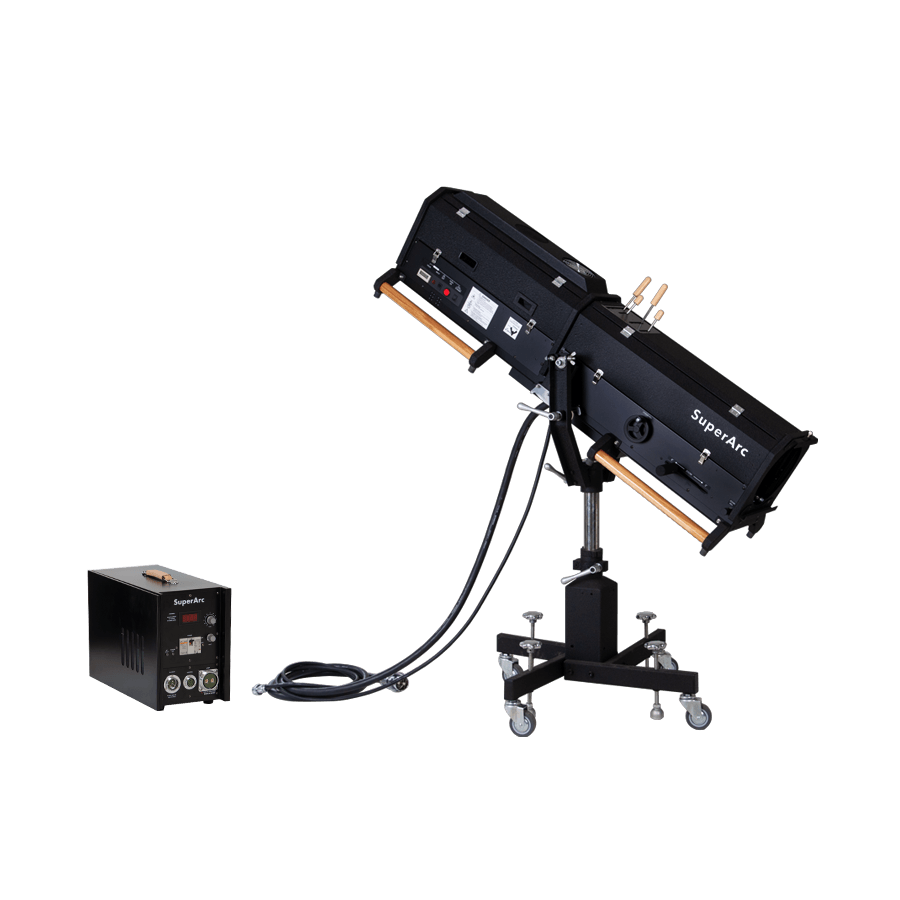

	SA-2001		SA-2500		SA-3001
	Min. Beam Angle: 3.0°	Max. Beam Angle: 8.0°	Min. Beam Angle: 3.0°	Max. Beam Angle: 8.0°	Min. Beam Angle: 3.0°	Max. Beam Angle: 8.0°
Throw Distance	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)
Throw Distance	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)	Field Diameter (m) Illuminacce (Lux)
25m	Ф 1.5m 24600lx	Ф 3.6m 4500 lx				Ф 3.3m 2100 lx
25m	Ф 1.5m 24600lx	Ф 3.6m 4500 lx				Ф 3.3m 2100 lx
30m	Ф1.7m 19200lx	Ф 4.4m 3100 lx	Ф 2.3m 36400 lx	Ф 2.7m 29700 lx		Ф 4.0m 15000 lx
30m	Ф1.7m 19200lx	Ф 4.4m 3100 lx	Ф 2.3m 36400 lx	Ф 2.7m 29700 lx		Ф 4.0m 15000 lx
35m	Ф 2.0m 13800 lx	Ф 5.1m 2300 lx				Ф 4.6m 11000lx
35m	Ф 2.0m 13800 lx	Ф 5.1m 2300 lx				Ф 4.6m 11000lx
40m	Ф 2.3m 10400 lx	Ф 5.8m 1700 lx	Ф 3.0m 20500 lx	Ф 4.1m 13000 lx	Ф 2.1m 27000lx	Ф 5.3m 8500lx
40m	Ф 2.3m 10400 lx	Ф 5.8m 1700 lx	Ф 3.0m 20500 lx	Ф 4.1m 13000 lx	Ф 2.1m 27000lx	Ф 5.3m 8500lx
45m	Ф 2.6m 8200lx				Ф2.4m 21000lx	Ф 6.0m 6500lx
45m	Ф 2.6m 8200lx				Ф2.4m 21000lx	Ф 6.0m 6500lx
50m	Ф 2.9m 6600lx		Ф 3.8m 13100 lx	Ф 5.4m 7300 lx	Ф 2.7m 17000lx	Ф 6.7m 5000lx
50m	Ф 2.9m 6600lx		Ф 3.8m 13100 lx	Ф 5.4m 7300 lx	Ф 2.7m 17000lx	Ф 6.7m 5000lx
60m	Ф 3.4m 4800lx		Ф 4.5m 9100 lx	Ф 6.8m 4700 lx	Ф 3.2m 12000lx	Ф 8.0m 3500lx
60m	Ф 3.4m 4800lx		Ф 4.5m 9100 lx	Ф 6.8m 4700 lx	Ф 3.2m 12000lx	Ф 8.0m 3500lx
70m	Ф 4.0m 3400lx		Ф 5.3m 6700 lx	Ф 8.1m 3300 lx	Ф 3.8m 8800lx	Ф 9.3m 2500lx
70m	Ф 4.0m 3400lx		Ф 5.3m 6700 lx	Ф 8.1m 3300 lx	Ф 3.8m 8800lx	Ф 9.3m 2500lx
80m	Ф 4.6m 2600lx		Ф 6.0m 5100 lx	Ф 9.5m 2400 lx	Ф 4.3m 6800lx	Ф 10.7m 2000lx
80m	Ф 4.6m 2600lx		Ф 6.0m 5100 lx	Ф 9.5m 2400 lx	Ф 4.3m 6800lx	Ф 10.7m 2000lx
90m	Ф 5.1m 2100lx		Ф 6.8m 4000 lx	Ф 10.8m 1800 lx	Ф 4.9m 5300lx	Ф 12.0m 1500lx
90m	Ф 5.1m 2100lx		Ф 6.8m 4000 lx	Ф 10.8m 1800 lx	Ф 4.9m 5300lx	Ф 12.0m 1500lx
100m	Ф 5.8m 1600lx		Ф 7.5m 3300 lx	Ф 12.2m 1500 lx	Ф 5.4m 4300lx
100m	Ф 5.8m 1600lx		Ф 7.5m 3300 lx	Ф 12.2m 1500 lx	Ф 5.4m 4300lx
110m			Ф 8.3m 2700 lx		Ф 6.0m 3600lx
110m			Ф 8.3m 2700 lx		Ф 6.0m 3600lx
120m			Ф 9.0m 2300 lx		Ф 6.5m 3000lx
120m			Ф 9.0m 2300 lx		Ф 6.5m 3000lx
130m					Ф 7.0m 2500lx
130m					Ф 7.0m 2500lx
140m					Ф 7.6m 2200lx
140m					Ф 7.6m 2200lx
150m					Ф 8.1m 1900lx
150m					Ф 8.1m 1900lx

NOTE

We measure the spot diameter at the minimum zoom setting.
We adjust the focal point of the irradiated area concentrating on central illumination. Therefore, data could differ fromo our initial figures depending on the condition of the lamp and the foal adjustment.
